اليه عمل مكيف Climate Wizard CW3

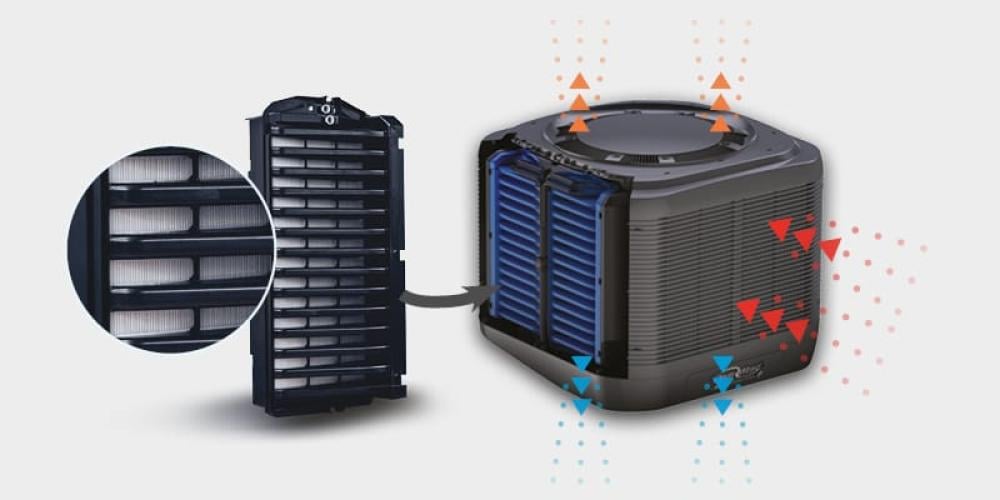

يعمل CW3 بنظام تبريد تبخيري غير مباشر (Indirect Evaporative Cooling) باستخدام تقنية Micro-Core™ المبتكرة، وهي تتكون من مرحلتين:

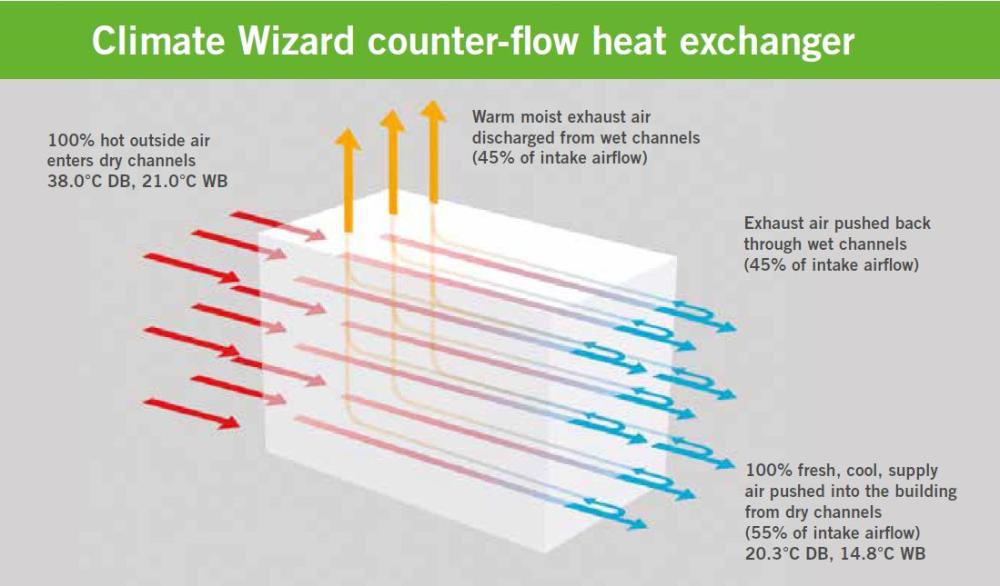

1. المرحلة الأولى – التبريد غير المباشر:
يتم سحب الهواء الساخن من الخارج.
يمر هذا الهواء في مبادل حراري (بدون ملامسة مباشرة للماء).
يخرج هواء بارد وجاف بنسبة رطوبة شبه ثابتة (لا يُضاف رطوبة للغرفة).
2. المرحلة الثانية – طرد الهواء الرطب:
الهواء الدافئ والرطب الناتج من التبخير يتم طرده خارج المبنى.
فقط الهواء النقي الجاف يدخل للمكان.
النتيجة:
تبريد يعادل أنظمة الفريون من حيث الكفاءة، ولكن بدون فريون، وبتكلفة تشغيل أقل بكثير.
---
ثانياً: المواصفات الفنية الأساسية
---
ثالثاً: المميزات الرئيسية
هواء نقي 100%: لا يُعاد تدوير الهواء.
مناسب للمستودعات الطبية: لا يرفع الرطوبة إطلاقاً.
توفير طاقة حتى 80% مقارنة بالمكيفات العادية.
يعمل بكفاءة حتى في الأجواء الحارة والجافة.
صديق للبيئة – لا يستخدم فريون إطلاقاً.
تحكم ذكي MagIQtouch قابل للتوصيل بنظام BMS.
---
رابعاً: طريقة التركيب
أجزاء التركيب الأساسية:

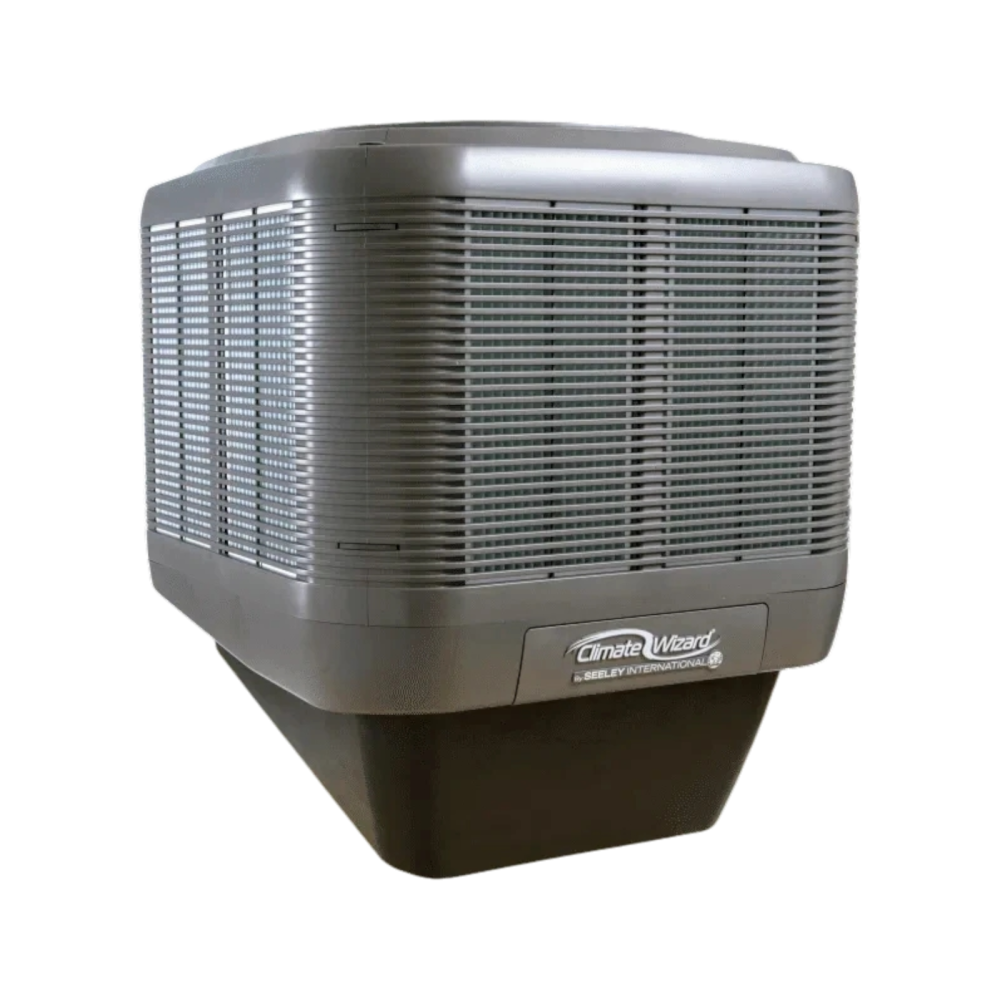

وحدة التبريد (CW3)
قاعدة تثبيت (Dropper)
وحدة تحكم MagIQtouch
لوازم الربط: كيابل، مجرى ماء، قنوات هواء (duct)
خطوات التركيب:

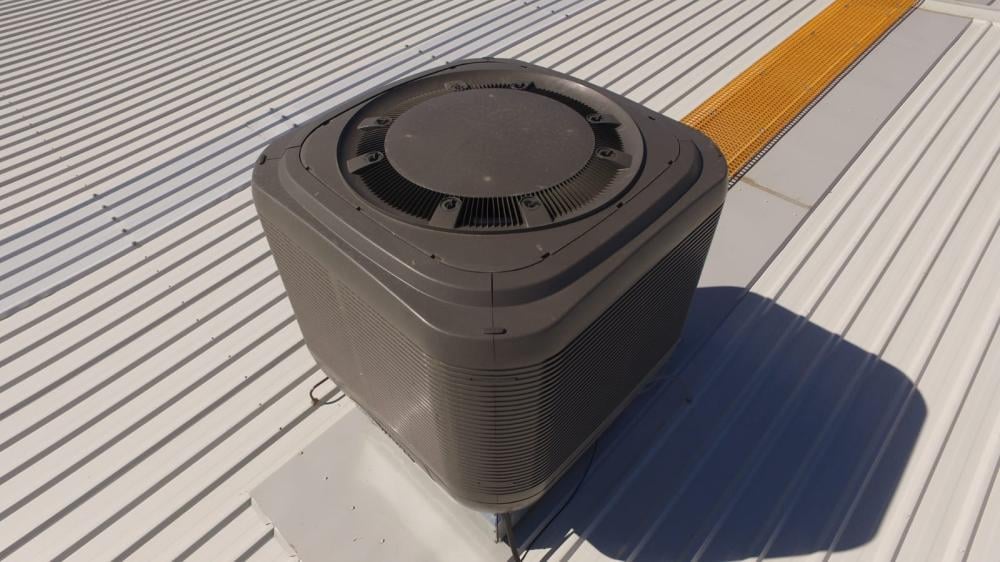

1. التأكد من هيكل السقف:
يجب أن يكون السقف قادرًا على تحمل وزن الجهاز (210 كجم).
يتم التثبيت إما مباشرة على السقف أو باستخدام قاعدة دعم هيكلية (Roof Stand).
2. تركيب القاعدة المعدنية (Dropper):
أبعادها 530 × 530 ملم.
تثبت وتُحكم باستخدام مسامير خاصة.
3. رفع الجهاز:
يتم رفع الوحدة بواسطة رافعة (crane) باستخدام أحزمة حماية.
لا يُسمح بالرفع من جسم الجهاز نفسه.
4. توصيل الكهرباء والماء:
ضغط الماء المطلوب: 15 – 115 PSI.
خزان مياه داخلي سعة 8 جالون.
استهلاك ماء تقريبي: 5.3 جالون بالدقيقة.
5. توصيل نظام التحكم MagIQtouch:
يمكن تركيبه لاسلكيًا أو سلكيًا.
يسمح بضبط درجة الحرارة والرطوبة والفحص الذكي.
---
خامساً: مثال تطبيقي (حقيقي):
في أحد مشاريع مستودعات المشروبات في كولورادو – أمريكا:
تم استبدال مكيفات تبخيرية تقليدية بـ 3 وحدات CW3.
النتيجة:
انخفاض كبير في الرطوبة.
توفير كهرباء بنسبة 80%.
هواء بارد وجاف يحافظ على جودة المنتجات.
